Objective. pada konfigurasi DMVPN Pharse I untuk koneksi antar spoke router harus melewati router hub, jadi disini router hub hanya sebagai control plane saja, pada tutorial kali ini saya akan menggunakan routing EIGRP
router 1
interface Loopback0
ip address 1.1.1.1 255.255.255.255
!
interface Ethernet0/0
ip address 14.14.14.1 255.255.255.0
!
ip route 0.0.0.0 0.0.0.0 14.14.14.4
!
Router 2
interface Loopback0
ip address 2.2.2.2 255.255.255.255
!
interface Ethernet0/1
ip address 24.24.24.2 255.255.255.0
!
ip route 0.0.0.0 0.0.0.0 24.24.24.4
!
Router 3
interface Loopback0
ip address 3.3.3.3 255.255.255.255
!
interface Ethernet0/2
ip address 34.34.34.3 255.255.255.0
!
ip route 0.0.0.0 0.0.0.0 34.34.34.4
Router 4
interface Loopback0
ip address 4.4.4.4 255.255.255.255
!
interface Ethernet0/0
ip address 14.14.14.4 255.255.255.0
!
interface Ethernet0/1
ip address 24.24.24.4 255.255.255.0
!
interface Ethernet0/2
ip address 34.34.34.4 255.255.255.0
!
oke mari kita mulai konfigurasinya, pertama mari kita konfigurasikan interface tunnel pada router spoke dan router hub
bisa kita lihat jika pada konfigruasi Phase II dan III ini interface tunnelnya dikonfigurasikan mode gre multipoint, konfigurasi ini menjadikan semua router memiliki jaringan yang full mesh, lalu setelah itu kita verifikasi terlebih dahulu status DMVPN nya saat ini
bisa kita lihat jika DMVPN semua router sudah berstatus up, setelah ini mari kita coba konfigurasikan ketiga router tersebut agar dapat melewatkan atau mengijinkan update multicast
pada konfigurasi diatas juga jangan lupa untuk menkongurasikan no ip split horizon agar router spoke dapat berkomunikasi dan terhubung, lalu mari kita konfigurasikan routing eigrp 10 pada router hub dan spokenya
sekarang mari kita lakukan pengetesan traceroute antar router spoke
oke bisa kita lihat jika untuk ke router spoke lainnya masih harus melewati router HUB terlebih dahulu, sekarang mari kita konfigurasikan DMVPN Phase II dengan command seperti dibawah
pada konfigurasi diatas dilakukan disisi router hub, jadi kita matikan next-hop-self nya agar tidak perlu melewati router hub jika melakukan komunikasi antar router spoke, naahh mari kita coba traceroute antar router spoke
seperti yang anda lihat jika hasil traceroute nya sudah tidak melewati router hub, selanjutnya kita konfigurasikan DMVPN Phase III pada dasarnya untuk konfigurasi DMVPN Phase II dan III tidak ada perbedaan yang cukup signifikan. disisi hub kita hanya perlu tambahkan "ip nhrp redirect" dan disisi spoke nya "ip nhrp shortcut"

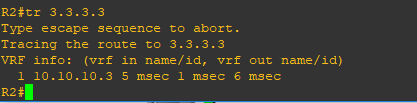

untuk tahap terakhir mari kita coba lakukan trace route antar router spoke, apakah masih melewati router hub terlebih dahulu atau bisa langsung ke tujuan ?
oke bisa kita kita lihat jika traceroute yang kita lakukan tidak perlu melewati router hub dan itu menandakan jika konfigurasi yang kita lakukan sudah benar, selamat mencoba semoga bermanfaat sekian wasalamualaikum wr wb
