Topologi
Objective. semua router terhubung menggunakan network type point to multi point non broadcast
Router 1
interface Loopback0
ip address 1.1.1.1 255.255.255.255
interface Serial1/0
ip address 123.123.123.1 255.255.255.0
serial restart-delay 0
router ospf 1
no auto-cost
network 0.0.0.0 255.255.255.255 area 0
Router 2
interface Loopback0
ip address 2.2.2.2 255.255.255.255
interface Serial1/0
ip address 123.123.123.2 255.255.255.0
serial restart-delay 0
router ospf 1
no auto-cost
network 0.0.0.0 255.255.255.255 area 0
Router 3
interface Loopback0
ip address 3.3.3.3 255.255.255.255
interface Serial1/0
ip address 123.123.123.3 255.255.255.0
serial restart-delay 0
router ospf 1
no auto-cost
network 0.0.0.0 255.255.255.255 area 0
mari kita mulai konfigurasinya, pertama kita encapsulasikan interface serial1/0 pada semua router
sama seperti konfigurasi saat mengkonfigurasikan frame relay network type broadcast, untuk router 1 membroadcast ke semua ip interface router tetangganya yang terhubung secara langsung. bisa kita lihat diatas kita menggunakan ospf network point-to-mulitpoint non broadcast, lalu sekarang mari kita buat neighbor pada router 1 di interface serialnya

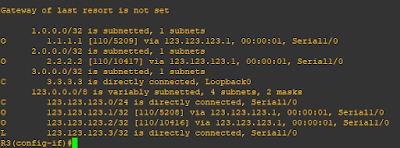

setelah itu mari kita coba lihat routing tabelnya saat ini
yaps bisa dilihat jika semua router sudah terhubung, sekarang mari kita lihat status neighbor dari router router tersebut
bisa kita lihat diatas bahwa semua router sudah tidak memiliki status lagi saat ini, itu dikarenakan konfigurasi yang sebelumnya kita lakukan (point to multipoint), oke sekarang mari kita cek router router itu menggunakan network type apa
oke bisa kita lihat jika router saling terhubung menggunakan network type point to multipoint, untuk tahap terakhir kita cek konektifitas router menggunakan ping
yapss bisa anda lihat jika ping yang kita kirimkan direply oleh router tujuan, selamat mencoba semoga bermanfaat sekian wasalamualaikum wr wb
