Lab 17 OSPF Non Network Broadcast

Topologi

Objective. semua router dapat saling terhubung dengan tipe non network broadcast

Router 1

interface Loopback0
ip address 1.1.1.1 255.255.255.255

interface Serial1/0
ip address 123.123.123.1 255.255.255.255

router ospf 1
no auto-cost
network 1.1.1.1 0.0.0.0 area 0
network 123.123.123.0 0.0.0.255 area 0

Router 2

interface Loopback0
ip address 2.2.2.2 255.255.255.255

interface Serial1/0
ip address 123.123.123.2 255.255.255.255

router ospf 1
no auto-cost
network 2.2.2.2 0.0.0.0 area 0
network 123.123.123.0 0.0.0.255 area 0

Router 3

interface Loopback0
ip address 3.3.3.3 255.255.255.255

interface Serial1/0
ip address 123.123.123.3 255.255.255.255

router ospf 1
no auto-cost
network 3.3.3.3 0.0.0.0 area 0
network 123.123.123.0 0.0.0.255 area 0

oke sekarang mari kita mulai konfigurasinya, bisa kalian lihat diatas jika pada topologi kali ini menggunakan frame relay switch, untuk menyettingnya di GNS3 bisa dilihat dibawah ini

disana kita dapat menyetting DLCI semau kita, namun agar memudahkan dalam pembacaan saya sarankan mengikuti konfigurasi diatas, sekarang kita mulai dengan mengkonfigurasi frame relay pada semua router

pada router satu kita menggunakan encapsulation frame-relay karena perangkat switch yang kita gunakan juga adalah frame relay. oke bisa anda lihat diatas diisikan ip dari router tetangganya dan diberi nilai DLCI sesuai dengan yang terhubung ke routernya, karena ini router yang menghubungkan kedua router lainnya maka diberi tambahan command broadcast, sekarang kita konfigurasikan untuk router 2 dan router 3

untuk router 2 dan router 3 yang diberi command broad hanyalah ke ip milik router satu saja, sekarang kita balik lagi ke router 1

oke sekarang kita konfigurasikan neighbor pada router ospf router 1 dengan ip interface serial1/0 router tetangganya, lalu mari kita cek status neighbornya saat ini

kita lihat disana jika router 1 masih berstatus sebagi BDR jika seperti itu maka semua router tidak akan saling terhubung, agar router saling terhubung maka kita harus konfigurasikan router 1 sebagai router DR dengan cara mengganti ospf priority interface serial pada setiap router

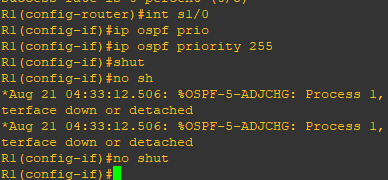

oke untuk router satu kita konfigurasikan ospf priority nya menjadi 255 dan di router lainnya di konfigurasika ospf priority 0, sekarang mari kita lihat kembali status neighbornya

oke bisa kita lihat jika router 1 sekarang sudah berstatus sebagai DR dan router lainnya sebagai DROTHERlalu sekarang mari kita lihat status koneksinya sekarang menggunakan apa

yaps bisa anda lihat jika sekarang router saling terkoneksi menggunakn network type non broad cast, untuk tahap akhir mari kita cek koneksi ke setiap router
